MVSI E 2 極 - 3000/3600 rpm - 三相

機械特性

種類	靜力矩 kgmm 50 Hz	靜力矩 kgmm 60 Hz	Force centrifuge kg 50 Hz	離心力 kg 60 Hz	離心力 kN 50 Hz	離心力 kN 60 Hz	重量 kg 50 Hz	重量 kg 60 Hz	溫度等級 (G)	溫度等級 (G)	等級溫度. (D)	最大電流 A 400 V 50 Hz (T3)	最大電流 A 400 V 50 Hz (T4)	最大電流 A 460 V 60 Hz (T3)	最大電流 A 460 V 60 Hz (T4)	能量被吸收。最大 W 50 Hz (T3)	能量被吸收。最大 W 50 Hz (T4)	能量被吸收。最大 W 60 Hz (T3)	能量被吸收。最大 W 60 Hz (T4)	標稱功率。（渲染） W 50 Hz (T3)	標稱功率。（渲染） W 50 Hz (T4)	標稱功率。（渲染） W 60 Hz (T3)	標稱功率。（渲染） W 60 Hz (T4)	tE (s) T3	tE (s) T4	IA/IN T3	IA/IN T4
MVSI 3/100E-S02	12	12	121	174	1.19	1.71	5.6	5.6	T3	T4	120°C	0.33	0.26	0.3	0.23	180	105	180	105	120	80	120	80	30	20	2.68	3.48
MVSI 3/200E-S02	21	15	211	218	2.07	2.14	6.4	6.2	T3	-	120°C	0.33	-	0.3	-	180	-	180	-	120	-	120	-	30	-	2.68	-
MVSI 3/300E-S02	30.1	20.4	304	297	2.98	2.91	9.7	9.2	T3	T4	120°C	0.57	0.48	0.5	0.41	260	230	270	230	210	172	210	172	18	12	3.5	4.2
MVSI 3/500E-S02	49.9	32.4	503	471	4.93	4.62	14.8	13.8	T3	T4	120°C	0.76	0.57	0.67	0.5	500	350	500	360	300	210	300	210	12	8	4.2	5.6
MVSI 3/800E-S02	78	52	785	754	7.7	7.4	21	20	T3	T4	120°C	0.95	0.72	0.83	0.64	550	390	570	400	405	290	405	290	12	8	4.2	5.52
MVSI 3/1100E-S02	110	73	1105	1061	10.8	10.4	23	22	T3	T4	120°C	0.86	0.76	0.75	0.67	550	460	600	500	350	290	350	290	15	11	3.88	4.37
MVSI 3/1300E-S08	128	91.6	1290	1327	12.7	13	27	24.7	-	T4	200°C	-	1.24	-	1.07	-	700	-	750	-	500	-	500	-	6	-	6.4
MVSI 3/1500E-S08	146	110	1470	1595	14.4	15.6	25.3	24	-	T4	200°C	-	1.24	-	1.07	-	700	-	750	-	500	-	500	-	6	-	6.4
MVSI 3/1600E-S02	153	102	1545	1483	15.2	14.5	33	31.5	T3	T4	200°C	1.62	1.43	1.4	1.25	1010	830	1070	910	720	660	720	660	6	6	9.29	7.3
MVSI 3/1800E-S02	179	128	1802	1853	17.7	18.2	34	32.5	T3	-	200°C	1.62	-	1.4	-	1010	-	1070	-	720	-	720	-	6	-	9.29	-
MVSI 3/2010E-S90	205	128	2059	1853	20.2	18.2	48.7	46.3	T3	-	200°C	1.9	-	1.66	-	1110	-	1150	-	960	-	960	-	7	-	5.9	-
MVSI 3/2310E-S90	230	153	2316	2224	22.7	21.8	49.6	47.1	T3	-	200°C	1.9	-	1.66	-	1110	-	1150	-	960	-	960	-	7	-	5.9	-
MVSI 3/5000E-S02	515	344	5187	4979	50.9	48.8	109	105	T3	-	135°C	4.75	-	4.2	-	3000	-	3000	-	2600	-	2600	-	5	-	8	-

⬆ 返回頁首

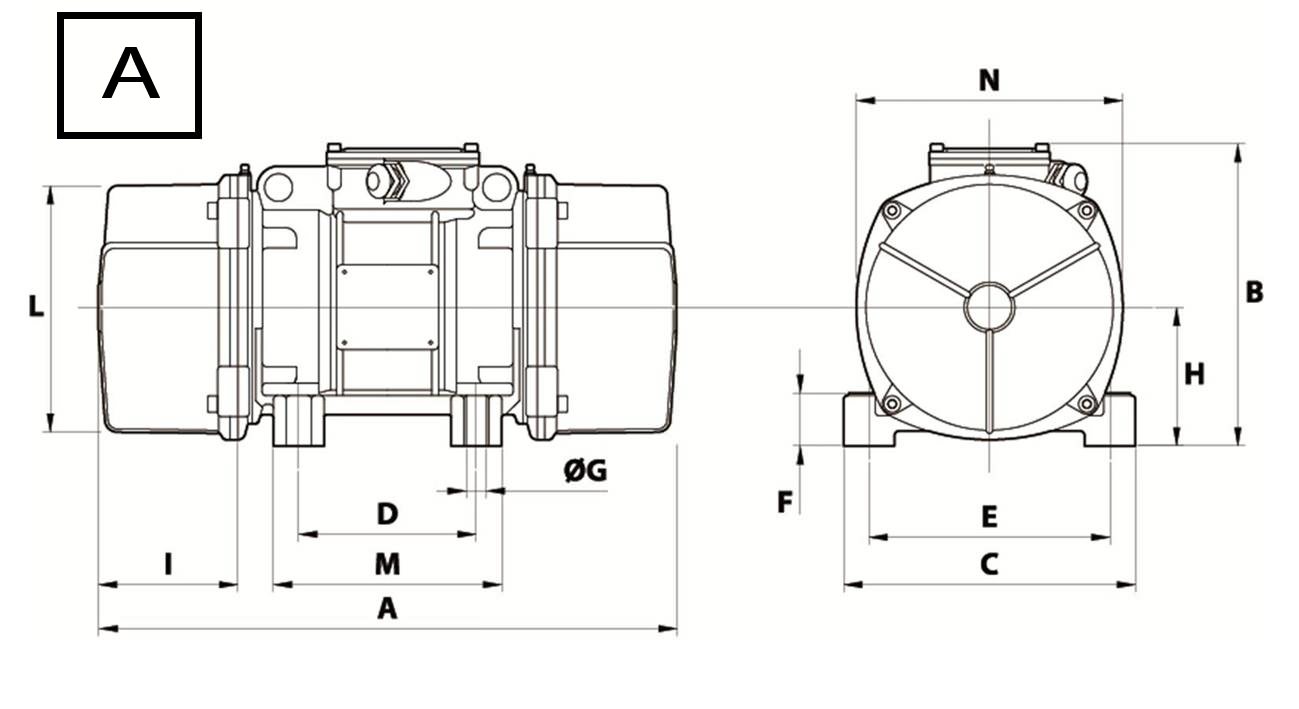

A MVSI E : 2 極 - 3000/3600 rpm - 三相

A
MVSI E - 2 極 - 3000/3600 rpm - 三相

尺寸規格

種類	數位	A 50 Hz	A 60 Hz	B	C	D	E	ØG	N°	F	H	I 50 Hz	I 60 Hz	L	M	N	電纜紮帶
MVSI 3/100E-S02	A	211	211	153	125	62-74**	106	9	4	24	61	46	46	103	100	117	M20x1,5
MVSI 3/200E-S02	A	235	235	153	125	62-74**	106	9	4	24	61	58	58	103	100	117	M20x1,5
MVSI 3/300E-S02	A	255	255	179	152	90	125	13	4	28	73	54	54	127	128	141	M20x1,5
MVSI 3/500E-S02	A	288	288	203	167	105	140	13	4	30	82.5	65	65	145	140	160	M25x1,5
MVSI 3/800E-S02	A	308	308	216	205	120	170	17	4	45	93.5	63	63	170	160	182	M25x1,5
MVSI 3/1100E-S02	A	435	435	225	205	120	170	17	4	54	104.5	117.5	117.5	187	162	203	M25x1,5
MVSI 3/1300E-S08	A	375	375	216.5	215	100	180	17	4	47	93.5	106	106	170	145	182	M25x1,5
MVSI 3/1500E-S08	A	375	375	216.5	215	100	180	17	4	47	93.5	106	106	170	145	182	M25x1,5
MVSI 3/1600E-S02	A	430	430	246	230	140	190	17	4	54	116	99	99	207	190	225	M25x1,5
MVSI 3/1800E-S02	A	430	430	246	230	140	190	17	4	54	116	99	99	207	190	225	M25x1,5
MVSI 3/2010E-S90	A	465	465	230	230	140	190	17	4	49	104	105	105	186	180	200	M25x1,5
MVSI 3/2310E-S90	A	465	465	230	230	140	190	17	4	49	104	105	105	186	180	200	M25x1,5
MVSI 3/5000E-S02	A	560	560	290	310	155	255	25	4	90	130	137	137	238	210	253	M25x1,5

⬆ 返回頁首

A MVSI E : 2 極 - 3000/3600 rpm - 三相

A
MVSI E - 2 極 - 3000/3600 rpm - 三相

技術說明書 & 認證

點擊文件或圖示以獲得更多詳情。

type	230/400 Volts 50 Hz Triphasé	115/230 Volts 50 Hz Triphasé	Certifications
MVSI 3/100E-S02	-	6E0311HFR.pdf
MVSI 3/200E-S02	-	6E0312HFR.pdf
MVSI 3/300E-S02	6E0313AFR.pdf	-
MVSI 3/500E-S02	6E0314AFR.pdf	-
MVSI 3/800E-S02	6E0381AFR.pdf	-
MVSI 3/1100E-S02	6E0513AFR.pdf	-
MVSI 3/1300E-S08	6E0491AFR.pdf	-
MVSI 3/1500E-S08	6E0504AFR.pdf	-
MVSI 3/1600E-S02	6E0502AFR.pdf	-
MVSI 3/1800E-S02	6E0503AFR.pdf	-
MVSI 3/2010E-S90	6E0256AFR.pdf	-
MVSI 3/2310E-S90	6E0257AFR.pdf	-
MVSI 3/5000E-S02	6E0472AFR.pdf	-
