⬅ 返回產品頁面 : MTF E 尺寸規格 認證 技術說明書
| 種類 | GR | 離心力 （上部質量/下部質量） kg 50 Hz |
離心力 （上部質量/下部質量） kg 60 Hz |
離心力 kN 50 Hz |
離心力 kN 60 Hz |
重量 kg 50 Hz |
重量 kg 60 Hz |
溫度等級 (G) |
溫度等級 (G) |
等級 溫度. (D) |
最大電流 A 400 V 50 Hz (T3) |
最大電流 A 400 V 50 Hz (T4) |
最大電流 A 460 V 60 Hz (T3) |
最大電流 A 460 V 60 Hz (T4) |
能量 被吸收。最大 W 50 Hz (T3) |
能量 被吸收。最大 W 50 Hz (T4) |
能量 被吸收。最大 W 60 Hz (T3) |
能量 被吸收。最大 W 60 Hz (T4) |
標稱 功率。 （渲染） W 50 Hz (T3) |
標稱 功率。 （渲染） W 50 Hz (T4) |
標稱 功率。 （渲染） W 60 Hz (T3) |
標稱 功率。 （渲染） W 60 Hz (T4) |
tE (s) T3 |
tE (s) T4 |
IA/IN T3 |
IA/IN T4 |
| MTF 3/200E-S02 | 1 | 106/75 | 109/109 | 1,04/0,74 | 1,07/1,07 | 7.5 | 7.3 | T3 | - | 120°C | 0.33 | - | 0.33 | - | 180 | - | 180 | - | 120 | - | 120 | - | 30 | - | 2.68 | - |
| MTF 3/300E-S02 | 10 | 151/153 | 148/148 | 1,48/1,01 | 1,45/1,45 | 11.2 | 10.9 | T3 | T4 | 120°C | 0.57 | 0.48 | 0.5 | 0.41 | 260 | 230 | 270 | 230 | 210 | 172 | 210 | 172 | 18 | 12 | 3.5 | 4.2 |
| MTF 3/500E-S02 | 20 | 251/163 | 235/235 | 2,46/1,60 | 2,30/2,30 | 15 | 14.1 | T3 | T4 | 120°C | 0.76 | 0.57 | 0.67 | 0.5 | 500 | 350 | 500 | 360 | 300 | 210 | 300 | 210 | 12 | 8 | 4.2 | 5.6 |
| MTF 3/650E-S02 | 20 | 393/251 | 377/235 | 3,85/2,46 | 3,70/2,30 | 15.2 | 14.3 | T3 | T4 | 120°C | 0.76 | 0.57 | 0.67 | 0.5 | 500 | 350 | 300 | 360 | 300 | 210 | 300 | 210 | 12 | 8 | 4.2 | 5.6 |
| MTF 3/800E-S02 | 30 | 393/262 | 377/377 | 3,85/2,57 | 3,70/3,70 | 17 | 16.5 | T3 | T4 | 120°C | 0.95 | 0.72 | 0.83 | 0.64 | 550 | 390 | 570 | 400 | 405 | 290 | 405 | 290 | 12 | 8 | 4.2 | 5.52 |
| MTF 3/1100E-S90 | 40 | 590/590 | 566/566 | 5,79/5,79 | 5,55/5,55 | 26 | 25 | - | T4 | 120°C | 1.43 | - | 1.25 | - | 830 | - | 910 | - | 660 | - | 660 | - | 6 | - | 7.3 | - |

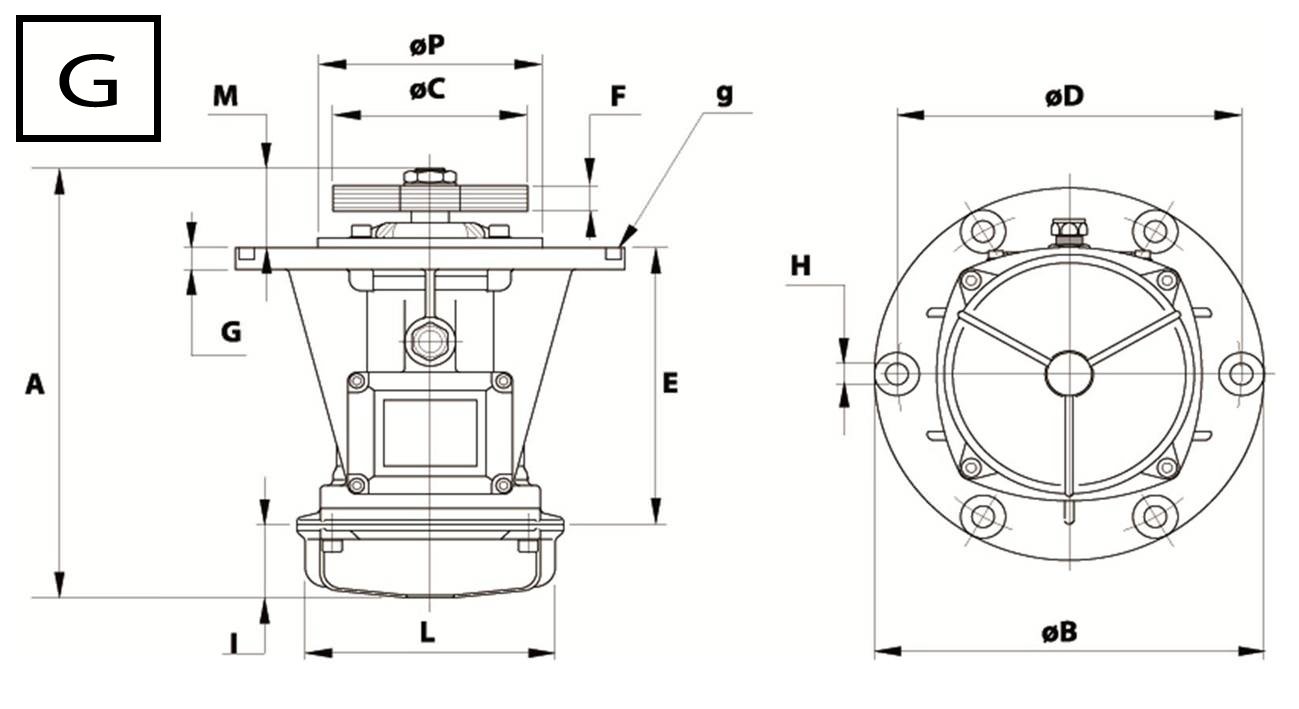

| 種類 | 數位 | A 50 Hz |
A 60 Hz |
ØB | ØC 50 Hz |
ØC 60 Hz |
ØD | E | N° | F 50 Hz |
F 60 Hz |
G | ØH | I | L | M | ØP | 電纜紮帶 | 海豹 g |
| MTF 3/200E-S02 | G | 225.5 | 225.5 | 211.5 | 92 | 92 | 188 | 144 | 4 | 21 | 15 | 10 | 12 | 58 | 103 | -23.5 | - | M20x1,5 | OR4650 |
| MTF 3/300E-S02 | G | 247 | 247 | 215 | 110 | 110 | 187 | 179.5 | 4 | 18 | 12 | 13 | 12 | 54 | 127 | 13.5 | - | M20x1,5 | OR4625 |
| MTF 3/500E-S02 | G | 279.5 | 279.5 | 245 | 150 | 150 | 205 | 124 | 6 | 24 | 15 | 12 | 12 | 65 | 145 | 90.5 | 162 | M25x1,5 | OR4700 |
| MTF 3/650E-S02 | G | 279.5 | 279.5 | 245 | 150 | 132 | 205 | 124 | 6 | 18 | 18 | 12 | 12 | 65 | 145 | 90.5 | 162 | M25x1,5 | OR4700 |
| MTF 3/800E-S02 | G | 301 | 301 | 260 | 150 | 132 | 230 | 182 | 6 | 18 | 18 | 15 | 15 | 63 | 170 | 56 | 150 | M25x1,5 | OR4800 |
| MTF 3/1100E-S90 | G | 383 | 383 | 279 | 145 | 145 | 254 | - | 4 | 31 | 21 | 17.5 | 14 | 57.5 | - | 63 | 229 | M25x1,5 | - |
點擊文件或圖示以獲得更多詳情。
| type | 230/400 Volts 50 Hz Triphasé |
260/460 Volts 60 Hz Triphasé |
115/230 Volts 50 Hz Triphasé |
Certifications | |||
| MTF 3/200E-S02 | - | - | 6E0369HFR.pdf |  |
 |
 |
 |
| MTF 3/300E-S02 | 6E0370AFR.pdf | 6E0370CFR.pdf | - | |
|
|
|
| MTF 3/500E-S02 | 6E0378AFR.pdf | 6E0378CFR.pdf | - | |
|
|
|
| MTF 3/650E-S02 | 6E0456AFR.pdf | 6E0456CFR.pdf | - | |
|
|
|
| MTF 3/800E-S02 | 6E0380AFR.pdf | 6E0380CFR.pdf | - | |
|
|
|
| MTF 3/1100E-S90 | 6E0285AFR.pdf | 6E0285CFR.pdf | - | |
|
|
|
